Introducción completa del interruptor de cambio universal de la serie LW30

Serie LW30 Universalinterruptor de cambioes un producto de alto rendimiento ampliamente utilizado en el campo de control eléctrico de China. Es fabricado por muchas compañías eléctricas conocidas, incluidas la marca Changxin, Changjiang Electric y otras marcas. Con su estructura compacta, diversas funciones y rendimiento confiable, esta serie de productos se ha convertido en una opción ideal para equipos de ventilación, sistemas de aire acondicionado y control de la bomba de agua. La siguiente es una introducción completa a la serie LW30 de múltiples dimensiones, como parámetros técnicos, características del producto y campos de aplicaciones.

1. Descripción general del producto y parámetros básicos

Serie LW30 Universalinterruptor de cambioes un componente de control eléctrico multipropósito, principalmente adecuado para circuitos eléctricos con CA 50Hz, voltaje de trabajo nominal por debajo de 440 V, voltaje de CC por debajo de 240 V y corriente nominal de 20A a 100A. El producto cumple con el National Standard GB14048.3 y el Estándar Internacional IEC60947-3, y tiene un buen reconocimiento del mercado y compatibilidad internacional.

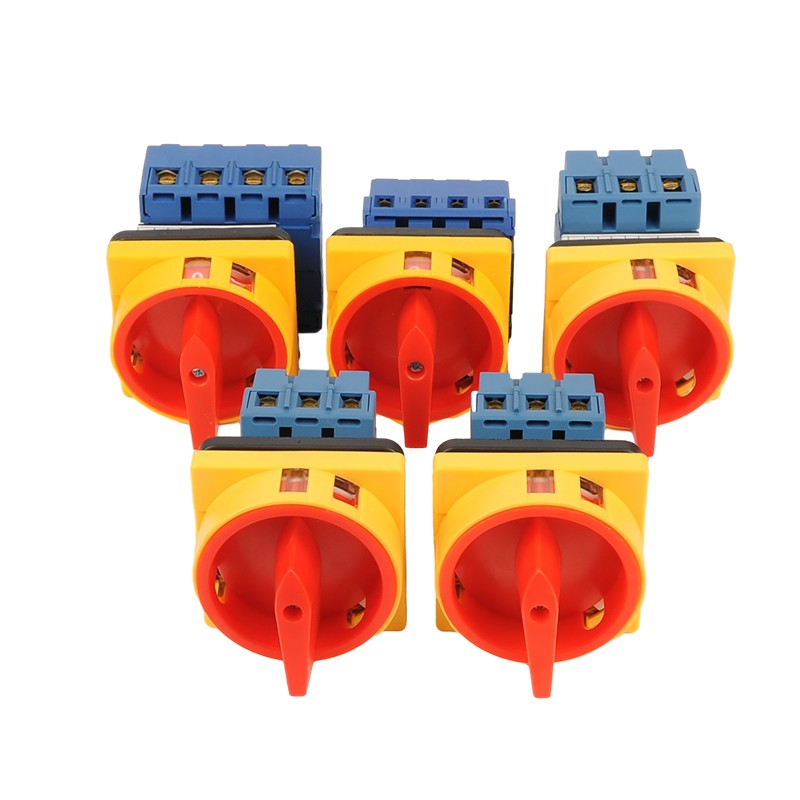

Interruptor de cambio

Esta serie de productos tiene una gama completa de especificaciones, incluidos los niveles actuales de 20a, 25a, 32a, 40a, 63a, 80a y 100a, que pueden cumplir con los requisitos de control de diferentes cargas de potencia. El voltaje de aislamiento nominal alcanza 690V, con un buen rendimiento de aislamiento eléctrico. El producto adopta un diseño modular, y se pueden agregar otros bloques de contacto al bloque estándar de 3 polos sin tener que eliminar el interruptor completo, lo que mejora enormemente la conveniencia de la instalación y el mantenimiento.

2. Características del producto y ventajas de diseño

La serie LW30 interruptores de cambioTener muchas características de diseño sobresalientes y ventajas de rendimiento:

(1) Estructura compacta y tamaño pequeño: el diseño optimizado reduce el tamaño del producto al tiempo que garantiza el rendimiento, lo que facilita la instalación en un espacio limitado. El tamaño del panel tiene varias especificaciones, como 64 × 64 mm, dependiendo del modelo.

(2) Diseño de seguridad de la protección de dedos: la función de protección de los dedos está especialmente diseñada para evitar que los dedos toquen accidentalmente las piezas vivas durante la operación, mejorando así la seguridad de uso.

(3) Excelente rendimiento eléctrico: la distancia de aislamiento es mayor que otros interruptores del mismo tipo, y la velocidad de desconexión es rápida, lo que es adecuado para los circuitos de CA y DC.

(4) Modo de operación flexible: la operación de conversión del producto es flexible y proporciona una variedad de opciones de instalación, que incluyen montaje en panel, montaje de base, montaje de un solo agujero y montaje de base con cerradura de puerta, etc.

(5) Diseño de alta fiabilidad: la selección de material es exquisita, el rendimiento del aislamiento es bueno y el sistema de contacto utiliza materiales de alta calidad para garantizar la confiabilidad a largo plazo.

(6) Capacidad de expansión modular: el diseño modular permite agregar bloques de contacto adicionales sin desmontar el interruptor, lo que facilita la expansión del sistema y el ajuste de la función.

3. Parámetros técnicos

La serie LW30 tiene parámetros técnicos ricos e integrales, y diferentes modelos están optimizados para diferentes escenarios de aplicación:

(1) Parámetros eléctricos con calificación:

- Voltaje de aislamiento nominal: 690V

- Voltaje operativo nominal: CA 440V, DC 240V

- Corriente térmica clasificada (ITH): 20A a 100A

- Corriente operativa nominal (LE): 240V/440V

(2) Capacidad de carga:

- APLICACIÓN AC-21A: 20A a 100A

- Aplicación AC-22A: 20a a 100A

- Aplicación AC-23A: 15a a 70a (correspondiente a la potencia 4KW a 37kW)

- Aplicación AC-3 (control del motor): 11.7a a 57a (correspondiente a la potencia de 3kw a 30kW)

(3) Características mecánicas:

- Frecuencia de operación: 120 veces/hora

- Vida mecánica: 0.1 × 10⁶ veces

- Vida eléctrica: 0.03 × 10⁶ veces

(4) Dimensiones de instalación:

- Dimensiones del modelo de instalación del panel: 64 × 42 × 54 mm a 64 × 70 × 80 mm

- Espacio de orificio de instalación: 48 × 48 mm

- Diámetro del orificio de instalación: φ10 mm o φ4.2 mm

(5) Adaptabilidad ambiental:

- Temperatura del entorno laboral: -5 ℃ a +40 ℃

- La temperatura promedio dentro de las 24 horas no excede +35 ℃

- La altitud no supera los 2000 metros

4. Áreas principales de aplicación

La serie LW30 universalinterruptor de cambiose usa ampliamente en muchos campos debido a su excelente rendimiento y amplia adaptabilidad:

(1) Sistema HVAC:

- Control del interruptor principal del equipo de ventilación

- Modo de conmutación del sistema de aire acondicionado

- Inicie y detenga el control del sistema de la bomba de agua

(2) Campo de control industrial:

- Control directo del motor de CA de pequeña capacidad (máximo 37kw)

- Interruptor de equipo de prueba para la selección y conmutación de circuitos de prueba

- Control de medición de cambio de fase de instrumentos de medición eléctrica

(3) Sistema de distribución de energía:

- Interruptor de control remoto de equipos de distribución de energía

- Dispositivo de conmutación de alimentación para realizar la conversión de la fuente de alimentación principal y en espera

- Interruptor de control de circuito para realizar la conmutación de varios estados de circuito

(4) Ocasiones especiales de aplicación:

- Se pueden utilizar modelos con cerraduras de puerta para la gestión de energía de equipos importantes

- Los modelos protectores son adecuados para ocasiones con ciertos requisitos de protección

- Control y conmutación de circuitos de CC

5. Guía de clasificación y selección de modelos

La serie LW30 se puede dividir en múltiples modelos de acuerdo con el nivel actual y el método de instalación. Los usuarios pueden elegir de acuerdo con las necesidades reales:

(1) Seleccione por nivel actual:

-Pequeña aplicación actual (20A-32A): LW30-20, LW30-25, LW30-32

-Aplicación de corriente media (40A-63A): LW30-40, LW30-63

-Aplicación actual grande (80A-100A): LW30-80, LW30-100

(2) Seleccione por método de instalación:

- Tipo de montaje del panel: Adecuado para el montaje del panel de gabinete de control

- Tipo de montaje de base: se puede instalar en un riel estándar de 35 mm

- Tipo de montaje de un solo orificio: adecuado para ocasiones con espacio limitado

- Tipo de montaje de base con cerradura de puerta: se usa en ocasiones en las que se debe prevenir la incompletra.

(3) Seleccione por función especial:

- Tipo estándar: cumple con los requisitos de control básicos

- Tipo de protección: con una cubierta protectora, adecuada para entornos hostiles

- Tipo bloqueable: equipado con un mecanismo de candado para evitar una operación no autorizada

6. Precauciones para la instalación y uso

Para garantizar la operación segura y confiable de los interruptores de cambio de la serie LW30, se deben tomar las siguientes precauciones durante la instalación y uso:

(1) Inspección previa a la instalación:

- Confirme que el modelo de interruptor coincida con la carga

- Verifique si la apariencia del interruptor está intacta y si el mecanismo operativo es flexible

- Verifique si los parámetros eléctricos cumplen con los requisitos del sistema

(2) Requisitos de instalación:

- Abrir agujeros estrictamente según las dimensiones del producto

- Asegúrese de que la superficie de instalación sea plana para evitar la concentración de tensión

- Los terminales de cableado deben estar firmemente conectados para evitar conexiones sueltas

(3) Use el entorno:

- Evite usar en ambientes húmedos, polvorientos o corrosivos

- La temperatura ambiente no debe exceder el rango especificado del producto

- Verifique el estado del interruptor regularmente y limpie el polvo a tiempo

(4) Mantenimiento:

- Verifique el estado de contacto regularmente y limpie los contactos si es necesario

- Verifique si el mecanismo operativo es flexible y agregue lubricante si es necesario

- Los interruptores que no se usan durante mucho tiempo deben operarse varias veces regularmente para mantener la flexibilidad del mecanismo

La serie LW30 universalinterruptor de cambiose ha convertido en una opción importante en el campo del control industrial con su rendimiento integral, diversos modelos y amplia aplicabilidad. Ya sea que se trate de control eléctrico tradicional o un sistema de automatización moderno, la serie LW30 puede proporcionar soluciones confiables y flexibles. A través de la selección razonable y la instalación y el uso correcto, sus ventajas de rendimiento se pueden utilizar completamente para proporcionar garantías de operaciones seguras y confiables para varios sistemas de control eléctrico.
