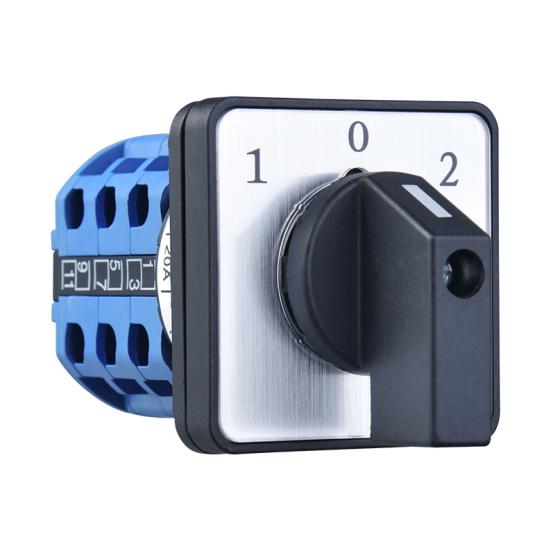

Introducción al producto de interruptor de cambio universal de la serie LW26

Serie LW26 Universalinterruptor de cambioes un producto de alta calidad ampliamente utilizado en el campo del control eléctrico doméstico. Es fabricado por muchas compañías eléctricas conocidas, incluidas la marca Changxin, Changjiang Electric y otras marcas. Esta serie de productos se ha convertido en un sustituto ideal para los interruptores de cambio tradicionales con su excelente rendimiento, diversas funciones y amplia aplicabilidad. La siguiente es una introducción completa a la serie LW26 de múltiples dimensiones, como parámetros técnicos, características del producto y campos de aplicaciones.

1. Descripción general del producto y parámetros básicos

El interruptor de cambio universal de la serie LW26 es un componente de control eléctrico multipropósito, principalmente adecuado para circuitos eléctricos con CA 50Hz, voltaje de trabajo nominal 440V y debajo, voltaje de CC 240V y debajo, y corriente nominal de 10a a 160a. El producto cumple con los estándares nacionales e internacionales como GB 14048.3, GB 14048.5, IEC 60947-3, IEC 60947-5-1, y algunos modelos también han aprobado la certificación US UL y son elegibles para acceder al mercado internacional.

Esta serie de productos tiene especificaciones completas, y los niveles actuales incluyen 10a, 20a, 25a, 32a, 63a, 125a y 160a, que pueden cumplir con los requisitos de control de diferentes cargas de potencia. El voltaje de aislamiento nominal alcanza 660 V, con un buen rendimiento de aislamiento eléctrico. La vida mecánica puede alcanzar 0.1 × 10 veces, la vida eléctrica es de 0.03 × 10 ⁶ veces, y la frecuencia de funcionamiento es 120 veces/hora, que es adecuada para ocasiones en que el circuito no está conectado o desconectado con frecuencia.

2. Características del producto y ventajas de diseño

El interruptor de transferencia de la serie LW26 tiene muchas características de diseño sobresalientes y ventajas de rendimiento:

1. Estructura compacta y tamaño pequeño: el diseño optimizado reduce el tamaño del producto al tiempo que garantiza el rendimiento, lo que facilita la instalación en un espacio limitado. El tamaño del panel tiene varias especificaciones, como 30 × 30 mm, 48 × 48 mm, 64 × 64 mm, etc., dependiendo del modelo.

2. Diseño de seguridad de protección de los dedos: los cuatro interruptores LW26-10, LW26-20, LW26-25 y LW26-32F están especialmente diseñados con función de protección de los dedos para evitar que los dedos toquen accidentalmente piezas vivos durante la operación y mejoran la seguridad del uso.

3. Modo de operación flexible: la operación de conversión del producto es flexible y proporciona una variedad de tipos de mango y ángulos de operación. Algunos modelos se pueden equipar con conchas protectoras con un nivel de protección de IP65, que es adecuado para su uso en entornos hostiles.

4. Diseño de alta confiabilidad: la selección de material es exquisita, el rendimiento del aislamiento es bueno y el sistema de contacto utiliza materiales de alta calidad para garantizar la confiabilidad a largo plazo. La apariencia es novedosa y satisface las necesidades estéticas de los equipos industriales modernos.

5. Modelos de derivados multifuncionales: la serie de productos derivados incluyen interruptores de candado e interruptores de bloqueo ocultos (63A y debajo), que pueden usarse como interruptores de corte de energía para equipos importantes para evitar la incumplimiento y controlar el funcionamiento del personal no autorizado.

3. Parámetros técnicos

La serie LW26 tiene parámetros técnicos ricos e integrales, y diferentes modelos están optimizados para diferentes escenarios de aplicación:

(1) Capacidad de carga actual:

-APLICACIONES AC-21A/AC-22A: 10A a 150A

- APLICACIONES AC-23A: 7.5A a 135A

- Aplicaciones AC-3 (control del motor): 5.5a a 95a

- APLICACIONES AC-4 (Control de Jog): 1.75a a 55a

(2) Rango de potencia de control:

-AC-23A: 1.8kW a 75kW (trifásico)

-AC-3: 1.5kW a 37kW (trifásico)

-AC-4: 0.37kW a 15kW (trifásico)

(3) Diversidad de tamaño de instalación:

- Disponible en formularios de panel cuadrado y rectangular

- El espaciado de los agujeros de instalación varía de 20 mm a 68 mm

- El grosor externo varía de 28 mm a 88 mm

(4) Adaptabilidad ambiental especial:

- Temperatura del entorno laboral: -5 ℃ a +40 ℃

- La temperatura promedio dentro de las 24 horas no excede +35 ℃

- La altitud no supera los 2000 metros

- Debe usarse en un entorno limpio

4. Áreas principales de aplicación

Debido a su excelente rendimiento y amplia adaptabilidad, la serie LW26 Universalinterruptor de cambiose usa ampliamente en muchos campos:

(1) Campo de control industrial:

- Como interruptor de control de circuito, puede darse cuenta de la conmutación de varios estados de circuito

- Interruptor de equipo de prueba, utilizado para la selección y conmutación de circuitos de prueba

- Interruptor de control del motor, controlando directamente el arranque, detener y revertir motores de alimentación pequeños

(2) Campo del sistema de energía:

- Interruptor de control remoto de equipos de distribución de energía

- Dispositivo de conmutación de alimentación, realizando la conversión de alimentos principales y en espera de suministros

- Control de medición de cambio de fase de instrumentos de medición eléctrica

(3) Campo de equipo especial:

- Interruptor de cambio para máquinas de soldadura eléctrica, algunos modelos son particularmente adecuados para aplicaciones de máquinas de soldadura

- Circuito de control de la máquina herramienta, realizando la conmutación de varios modos de operación

- Control del sistema de servo, utilizado para la conmutación de señales y la combinación

(4) Campo crítico de seguridad:

- Interruptor de corte de energía para equipos importantes (usando el tipo de candado o el modelo de derivación de tipo de bloqueo oculto)

-Aplicación de entorno a prueba de explosión (modelo especial con eje a prueba de explosión)

- Equipo crítico que necesita evitar que el personal no autorizado funcione

5. Reemplazo del modelo y posicionamiento del mercado

La serie LW26, como un nuevo producto de reemplazo ideal, puede reemplazar muchos modelos de interruptores tradicionales existentes en China, que incluyen:

- LW2, LW5, LW6, LW8, LW12, LW15 SERVITORES DE CONVERSIÓN DE LA SERIE

- interruptores de combinación de la serie Hz5, Hz10, Hz12

- Cambios de conversión en algunos equipos importados

Esta serie de productos es producida por muchas compañías, entre las cuales la serie Changxin Brand LW26 producida por Wenzhou Changjiang Electric Switch Factory ha aprobado la certificación US UL y es ampliamente utilizada por los fabricantes de máquinas de soldadura nacionales en productos de máquina de soldadura exportada. Zhejiang Fulu Explosion Technology Co., Ltd. también ha lanzado un modelo a prueba de explosión con eje a prueba de explosión, adecuado para entornos peligrosos.

6. Guía de selección

En aplicaciones prácticas, se deben considerar los siguientes factores al seleccionar la serie LW26:

(1) Seleccione el modelo apropiado

(2) Requisitos de frecuencia de operación: para ocasiones que requieren una operación frecuente, se debe seleccionar un modelo con una vida operativa más larga

(3) Requisitos de protección de seguridad: seleccione un modelo bloqueable para ocasiones que necesiten prevenir la incumplimiento; Seleccione un modelo protegido con los dedos para ocasiones con el riesgo de descarga eléctrica

(4) Condiciones ambientales: seleccione un modelo de protección IP65 para ambientes húmedos y polvorientos; Seleccione un modelo FLAMEPROOF para entornos a prueba de explosiones

(5) Restricciones del espacio de instalación: seleccione el tamaño y el grosor del panel apropiados según el espacio disponible

(6) Complejidad de control: seleccione el número de nodos de contacto y los métodos de combinación basados ​​en el número de circuitos que se controlarán

La serie LW26 se ha convertido en una opción importante en el campo del control industrial con su rendimiento integral, diversos modelos y amplia aplicabilidad. Ya sea que se trate de control eléctrico tradicional o sistemas de automatización modernos, la serie LW26 universalinterruptores de cambiopuede proporcionar soluciones confiables y flexibles.
