Interruptor de cambio de LW5

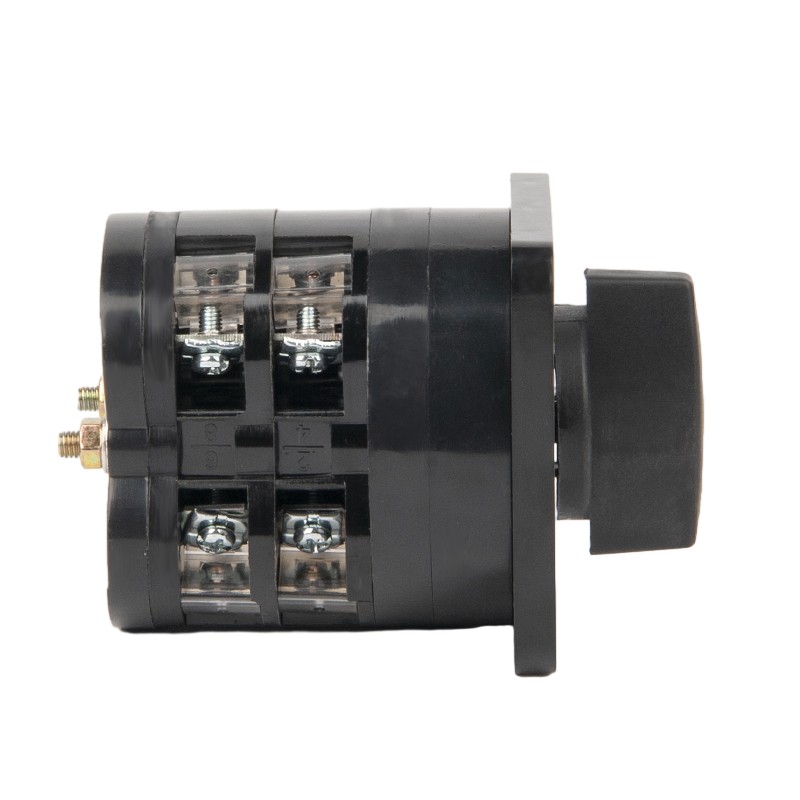

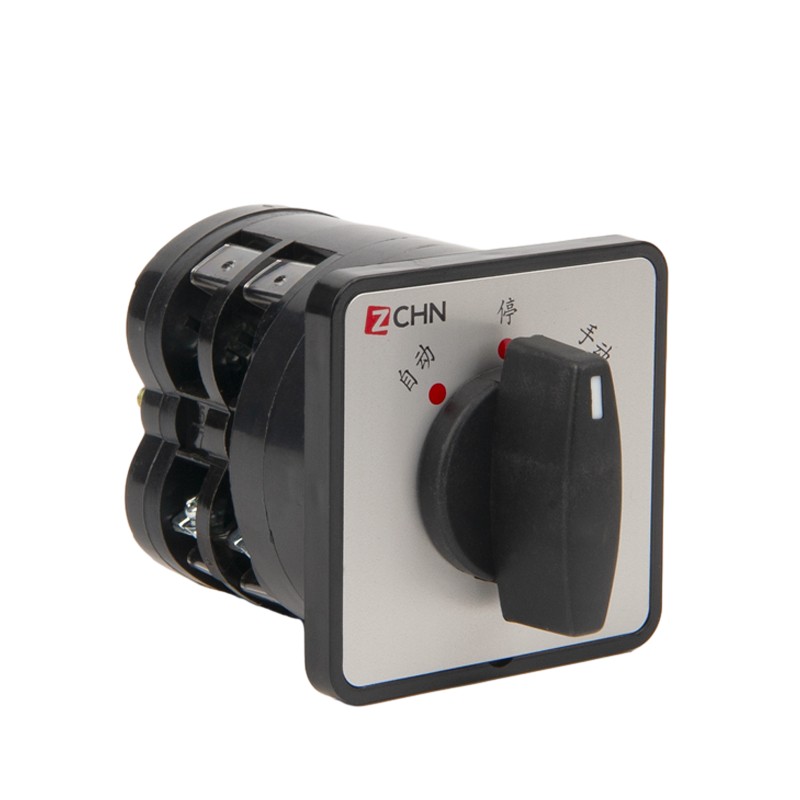

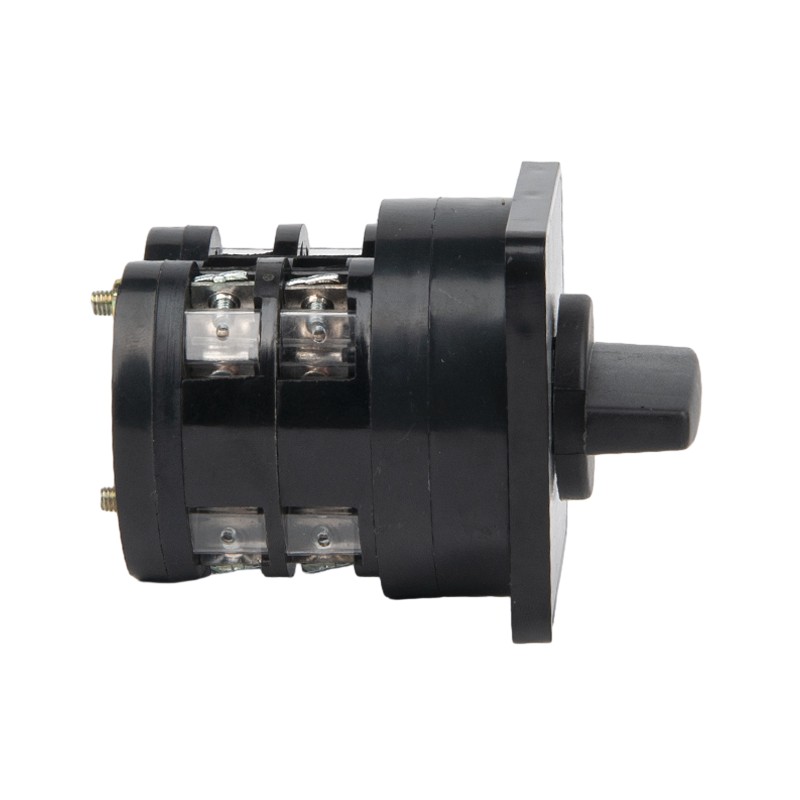

El interruptor Universal de la serie LW5 es un tipo de equipo de control eléctrico multipropósito, ampliamente utilizado en el campo de la automatización industrial. El interruptor es un diseño de combinación modular con 6-12 pares de conjuntos de contacto, que permite el control de múltiples engranajes a través de diferentes especificaciones de mecanismos de posicionamiento, y tiene una corriente nominal de hasta 16A para un aislamiento eléctrico confiable.

Enviar Consulta

Descripción del Producto

Como el componente central de la conversión del circuito, no solo puede darse cuenta de la conmutación de líneas de control eléctricas convencionales, sino también directamente el control de los motores de potencia pequeños y medianos, la conmutación de operación reversible y el ajuste de velocidad variable de múltiples velocidades, especialmente adecuado para el entorno de trabajo que necesita cambiar el estado de contacto con el estado de funcionamiento de la capacidad de resistencia de la resistencia de la estructura LW5. Su grado de protección alcanza IP55, que puede adaptarse al entorno industrial húmedo y polvoriento. Al cambiar la combinación de ángulo del mecanismo CAM, el preajuste de hasta 6 programas de control diferentes se puede realizar para cumplir con los diferentes requisitos de control de los equipos de máquinas herramienta, transmitir maquinaria, equipos de elevación, etc. El producto se ajusta al estándar GB14048.3, obtenido CCC Certificación Certificación Compulsora de CCC, tiene una función de protección de circuito y puede realizar una protección contra sobrecarga cuando respalda la relación Thermal Thermal.

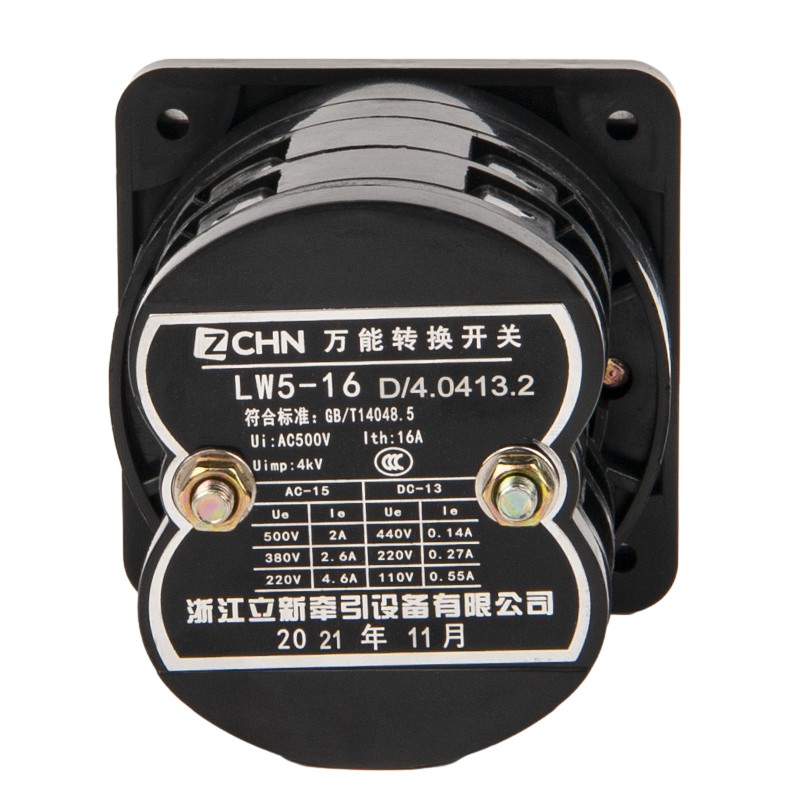

Parámetro de interruptor de leva rotativa de protección ambiental de Lixin (especificación)

usar	Control maestro	Motor de control directo
Con un	16	16
UE V	125220250380400500	380
el
AC-15 y	4.6 2.6 2.0
AC-3 y		12
AC-4 y		3.5
DC-13 doble punto de descanso A	0.55 0.27 0.14
DC-13 PUNTO DE FUTA A	0.82 0.41 0.20

LIXIN ENTREGA ENTRETA ENTRETA VIDA Mecánica y eléctrica mecánica y eléctrica

Vida útil mecánica: ciclos de 0.3 × 10⁶, con una frecuencia de funcionamiento de 300 ciclos por hora.

Vida eléctrica:

-para ciclos AC-15 y DC-13: 0.1 × 10⁶, con una frecuencia de operación de 300 ciclos por hora.

- Para ciclos AC-3: 0.1 × 10⁶, con una frecuencia de operación de 120 ciclos por hora.

- Para ciclos AC-4: 0.1 × 10⁶, con una frecuencia de funcionamiento de 120 ciclos por hora.

(Nota: AC-15 y DC-13 se refieren a tipos específicos de cargas eléctricas, mientras que AC-3 y AC-4 se refieren a diferentes tipos de trabajo para cambiar los motores de CA).

Modo de operación	Código de funciones	Posición del actuador
Tipo de autorreplicación	A	0 ° -45 °
Tipo de autorreplicación	B	45 ° → 0 ° -45 °
Tipo de ubicación	C	0 ° 45 °
	D	45 ° 0 ° 45 °
	E	45 ° 0 ° 45 ° 90 °
	F	90 ° 45 ° 0 ° 45 ° 90 °
	G	90 ° 45 ° 0 ° 45 ° 90 ° 135 °
	H	135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 °
	l	135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 ° 180 °
	J	120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 °
	K	120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 °
	L	150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 °
	M	150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 ° 180 °
	N	45 ° 45 °
	P	90 ° 0 ° 90 °
