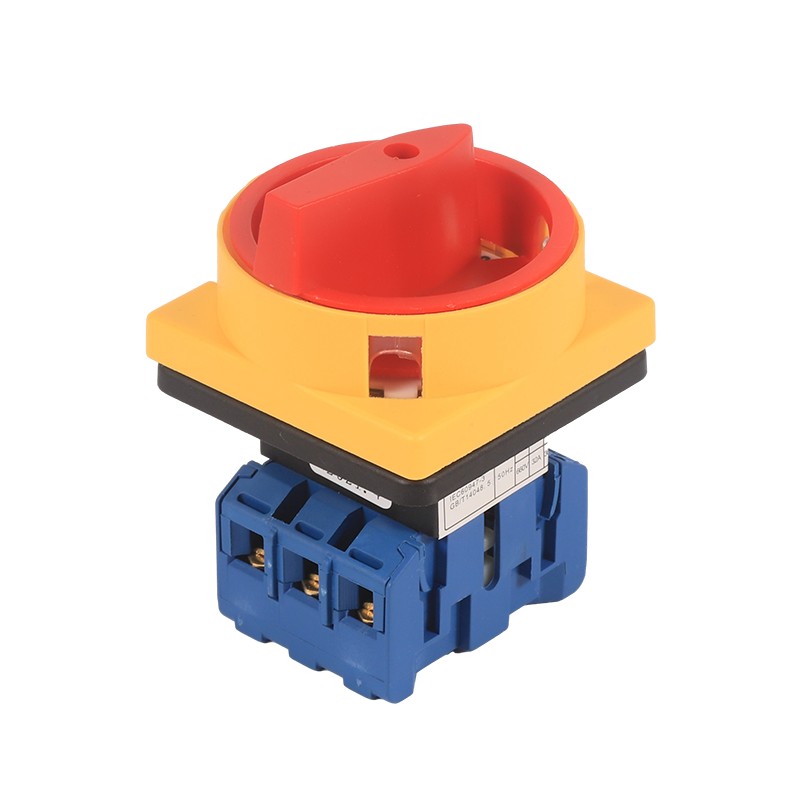

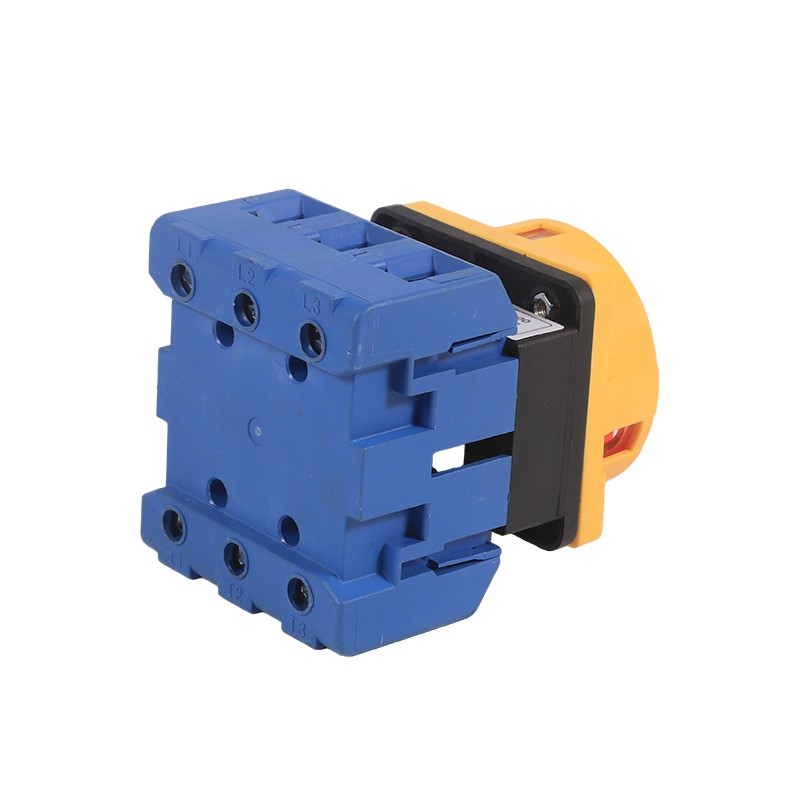

El interruptor LW30 tiene las ventajas del tamaño pequeño, la estructura compacta, la selección de material exquisito, el buen aislamiento, la función de protección de los dedos, la seguridad y la confiabilidad, puede agregar otros bloques de contacto en el bloque estándar de 3 polos sin eliminar el interruptor, la distancia de aislamiento del interruptor es mayor que otros interruptores similares, velocidad de desconexión rápida, adecuado para el interruptor DC.
Esta serie de interruptores adopta una estructura compuesta de plásticos de ingeniería de alta resistencia y materiales de contacto de aleación de alta calidad, y maximiza la utilización del espacio a través del diseño de contacto tridimensional. El componente central adopta el sistema de contacto de doble interrupción de aleación, con el diseño de patentes del mecanismo de ruptura rápida, inhibe efectivamente la generación de ARC. Los productos han aprobado la certificación del sistema de gestión de calidad ISO9001 y CCC y otras certificaciones internacionales. Con su estructura compacta, excelente rendimiento de seguridad y esquema de configuración flexible, esta serie de interruptores se ha convertido en un importante componente eléctrico en edificios inteligentes, automatización industrial y nuevos campos de energía.
Condiciones de trabajo normales
(1) La temperatura del aire ambiente no excede los +40 grados, y la temperatura promedio dentro de las 24 horas no excede los 25 ° C;
(2) El límite inferior de la temperatura del aire ambiente no excede -25 ° C
(3) la altitud de la ubicación de instalación no excede los 2000 m;
(4) Cuando la temperatura máxima es de +40 ° C, la humedad relativa del aire no excede el 50%. Se permite una mayor humedad relativa a temperaturas más bajas, como el 90% a 20 ° C. Se deben tomar medidas especiales para lidiar con la condensación que ocasionalmente ocurre debido a los cambios de temperatura.
Condición de instalación
(1) El interruptor se instala en condiciones ambientales del nivel de contaminación 3;
(2) Instale de acuerdo con las instrucciones proporcionadas por la fábrica.
Clasificación
1. De acuerdo con las categorías de uso
(1) AC-23A
(2) AC-3
2. Según el nivel de protección proporcionado (1) sin cuadro de conmutación: IP20
(2) Con caja de interruptor sellado termoplástico: IP65
Código de especificación auxiliar
Número de niveles: 3 para tercer nivel, 4 para cuarto nivel
Contactos adicionales: 0 sin, 1 con contactos auxiliares montados en el lado
Terminal intermedio: 0 sin, 1 con terminal neutral
Terminal de tierra: 0 sin, 1 con terminal de tierra
Especificaciones de modelo |
LW30-25 (20) |
LW30-32 |
LW30-40 |
LW30-63 |
LW30-80 |
LW30-100 |
Corriente de calentamiento acordado lth a |
25 (20) |
32 |
40 |
63 |
80 |
100 |
Voltaje de funcionamiento nominal UE V |
240 440 |
240 440 |
240 440 |
240 440 |
240 440 |
240 440 |
Valor nominal LE/PE |
||||||
AC-21A y/KW |
20/- 20/- |
32/- 32/- |
40/- 40/- |
63/- 63/- |
80/- 80/- |
100/- 100/- |
AC-22A A/KW |
20/- 20/- |
32/- 32/- |
40/- 40/- |
63/- 63/- |
80/- 80/- |
100/- 100/- |
AC-23A A/KW |
15/4 15/7.5 |
22/5.5 22/11 |
30/7.5 30/15 |
43/11 43/22 |
57/18.5 57/30 |
70/22 70/37 |
Ac-3 y/kw |
11.7/3 11.7/5.5 |
15/4 15/7.5 |
22/7.5 22/11 |
36/11 36/18.5 |
43/15 43/22 |
57/18.5 57/30 |
Jornada laboral nominal
Sistema de trabajo de 8 horas/Sistema de trabajo de ciclo intermitente, la frecuencia operativa es 30 veces/h
Vida eléctrica
10,000 veces para AC-23, 6,000 veces para AC-3, 2,000 veces para contactos auxiliares
