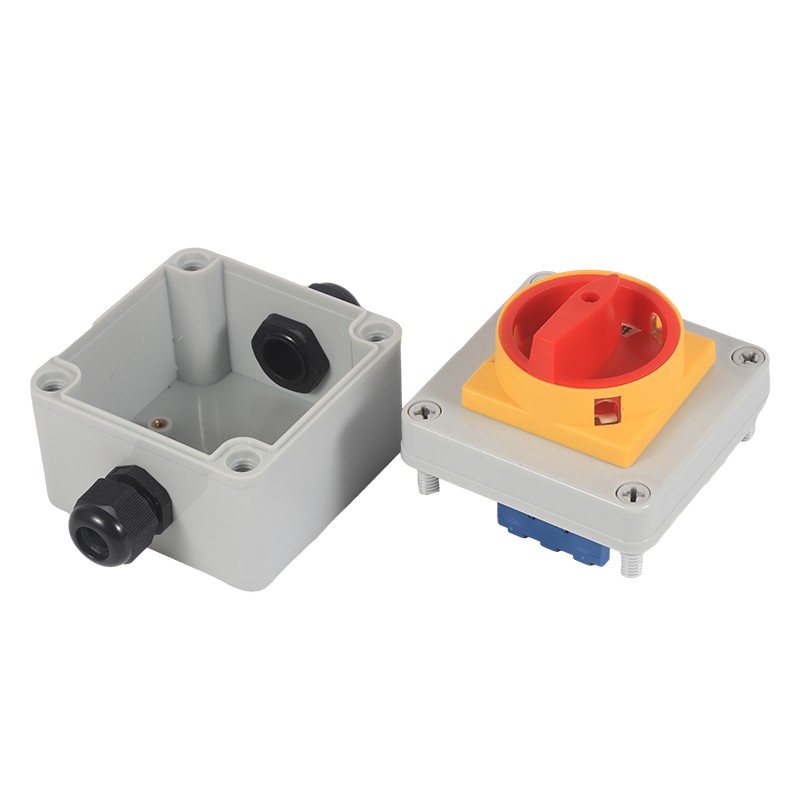

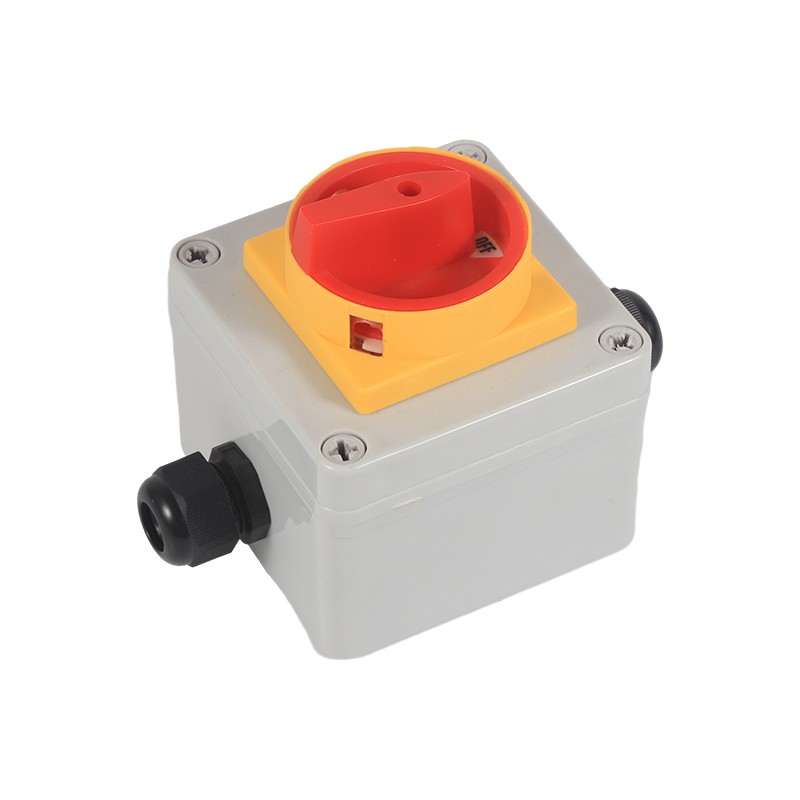

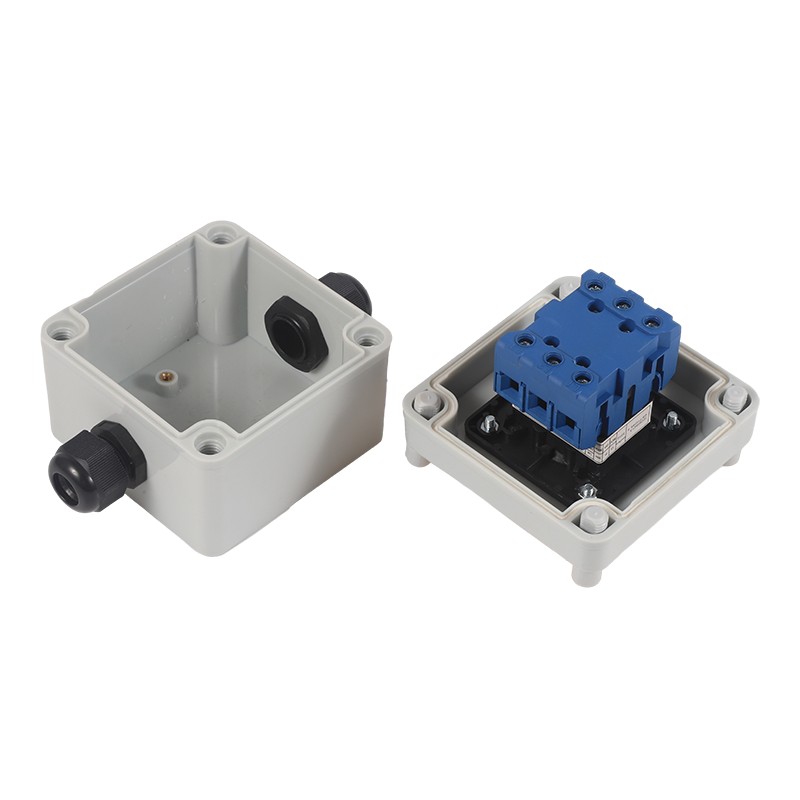

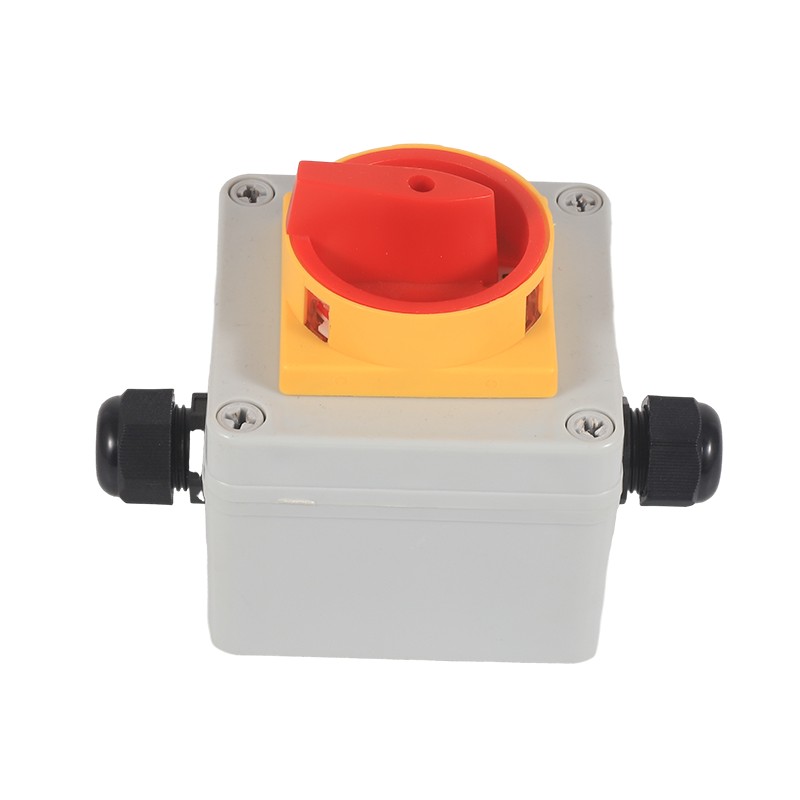

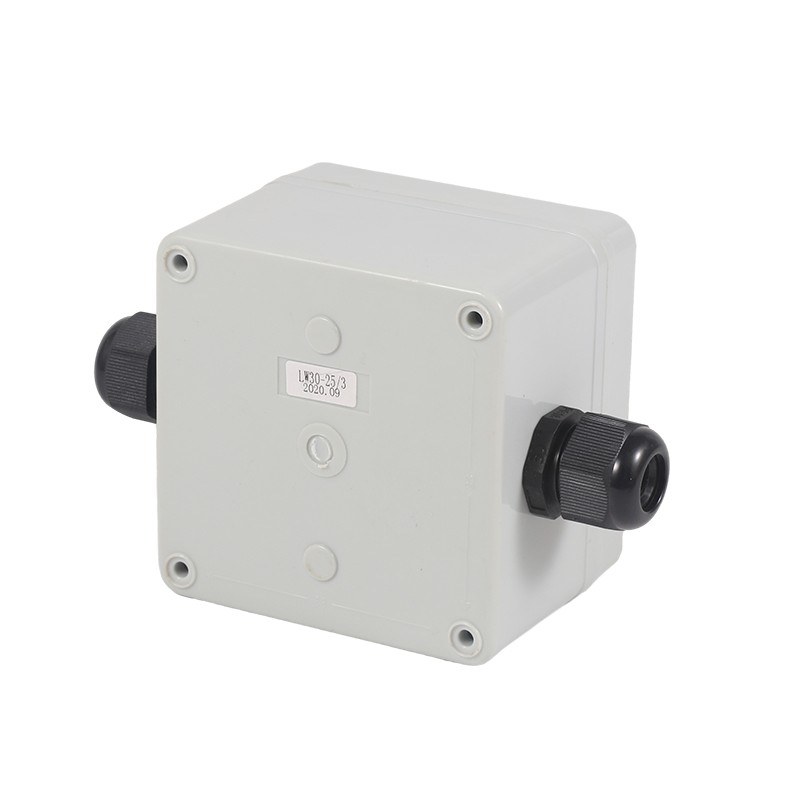

As the professional manufacturer of universal switch,Our Lixin has about 20 years in this field,we would like to suggest you to buy the LW30 series load disconnect switch with waterproof box,our product conforms to the certification,such as GB/T14048.3,GB/T14048.5 and EN60947-5-1,so you can fully believe its quality.Moreover,this switch can operate well in damp environment or rainy day,the La caja impermeable puede evitar que la humedad permee el interruptor. En el corazón de la serie LW30, su innovador dispositivo de cambio de desconexión de carga, lo que permite transiciones suaves y rápidas entre las fuentes de energía sin comprometer la seguridad o la confiabilidad.
Este interruptor con pequeño volumen, estructura compacta, buen aislamiento, puede funcionar bien, ya sea potencia principal, generadores de copia de seguridad o fuentes de energía alternativas, y garantizará ininterrumpidas, fuente de alimentación, salvaguardar las operaciones críticas contra el tiempo de inactividad y las interrupciones.
En una palabra, los interruptores de esta serie pueden ayudarlo a administrar el circuito sin problemas y de manera segura, y tiene una larga vida mecánica si lo mantiene bien, no dude en contactarnos.
Condiciones de trabajo normales
(1) La temperatura del aire ambiente no excede los +40 grados, y la temperatura promedio dentro de las 24 horas no excede los 25 ° C;
(2) El límite inferior de la temperatura del aire ambiente no excede -25 ° C
(3) la altitud de la ubicación de instalación no excede los 2000 m;
(4) Cuando la temperatura máxima es de +40 ° C, la humedad relativa del aire no excede el 50%. Se permite una mayor humedad relativa a temperaturas más bajas, como el 90% a 20 ° C. Se deben tomar medidas especiales para lidiar con la condensación que ocasionalmente ocurre debido a los cambios de temperatura.
Condición de instalación
(1) El interruptor se instala en condiciones ambientales del nivel de contaminación 3;
(2) Instale de acuerdo con las instrucciones proporcionadas por la fábrica.
Clasificación
1. De acuerdo con las categorías de uso
(1) AC-23A
(2) AC-3
2. Según el nivel de protección proporcionado (1) sin cuadro de conmutación: IP20
(2) Con caja de interruptor sellado termoplástico: IP65
Código de especificación auxiliar
Número de niveles: 3 para tercer nivel, 4 para cuarto nivel
Contactos adicionales: 0 sin, 1 con contactos auxiliares montados en el lado
Terminal intermedio: 0 sin, 1 con terminal neutral
Terminal de tierra: 0 sin, 1 con terminal de tierra
Especificaciones de modelo |
LW30-25 (20) |
LW30-32 |
LW30-40 |
LW30-63 |
LW30-80 |
LW30-100 |
Corriente de calentamiento acordado lth a |
25 (20) |
32 |
40 |
63 |
80 |
100 |
Voltaje de funcionamiento nominal UE V |
240 440 |
240 440 |
240 440 |
240 440 |
240 440 |
240 440 |
Valor nominal LE/PE |
||||||
AC-21A y/KW |
20/- 20/- |
32/- 32/- |
40/- 40/- |
63/- 63/- |
80/- 80/- |
100/- 100/- |
AC-22A A/KW |
20/- 20/- |
32/- 32/- |
40/- 40/- |
63/- 63/- |
80/- 80/- |
100/- 100/- |
AC-23A A/KW |
15/4 15/7.5 |
22/5.5 22/11 |
30/7.5 30/15 |
43/11 43/22 |
57/18.5 57/30 |
70/22 70/37 |
Ac-3 y/kw |
11.7/3 11.7/5.5 |
15/4 15/7.5 |
22/7.5 22/11 |
36/11 36/18.5 |
43/15 43/22 |
57/18.5 57/30 |
Jornada laboral nominal
Sistema de trabajo de 8 horas/Sistema de trabajo de ciclo intermitente, la frecuencia operativa es 30 veces/h
Vida eléctrica
10,000 veces para AC-23, 6,000 veces para AC-3, 2,000 veces para contactos auxiliares
