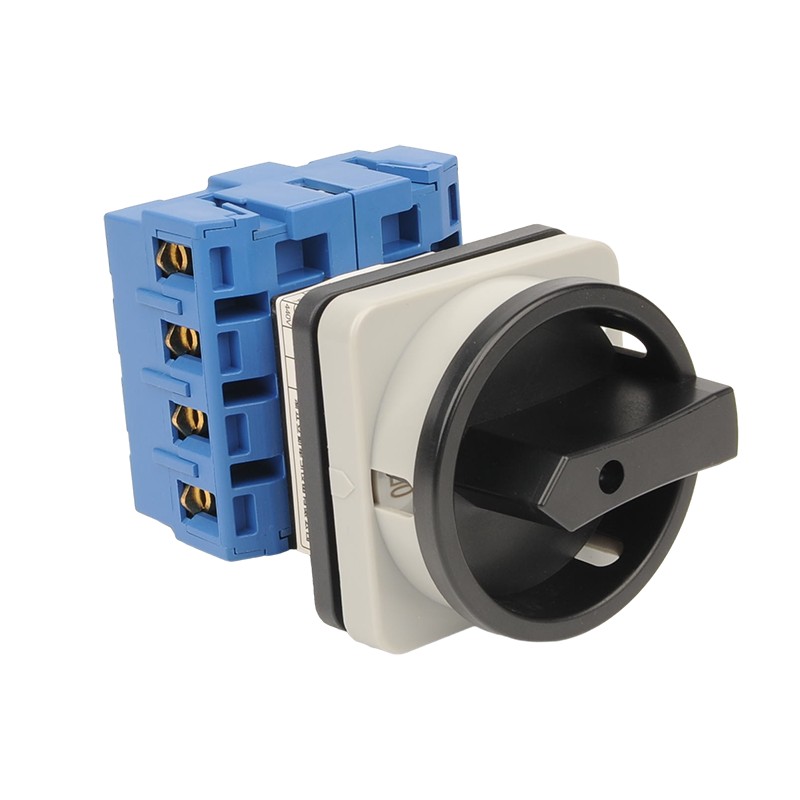

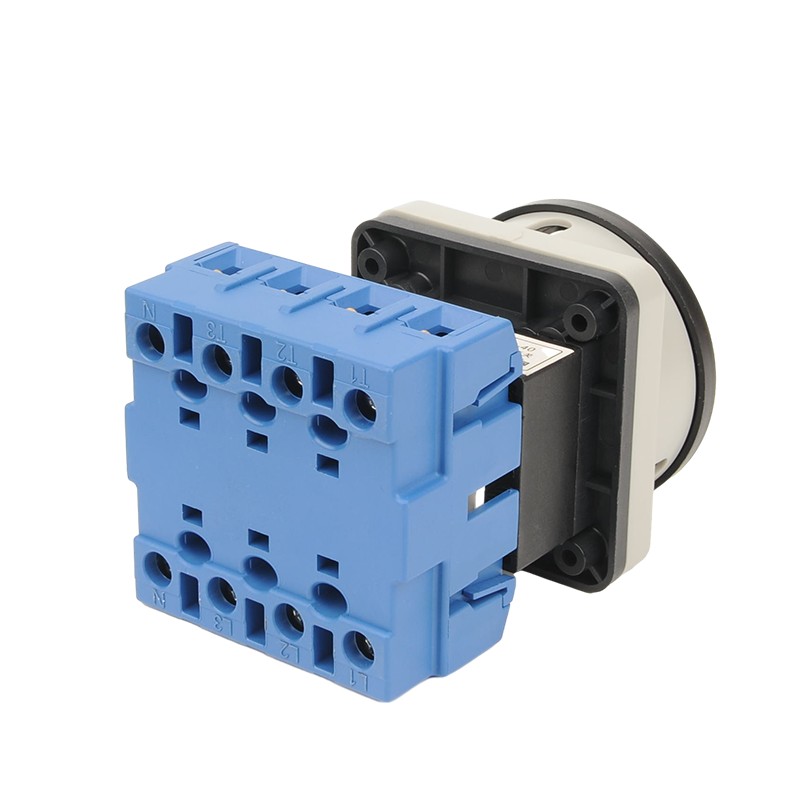

Como fabricante profesional en Universal Switch, nos gustaría sugerirle que compre nuestro interruptor de la serie Lixin LW30, tenemos diferentes clases actuales para cumplir con sus requisitos. Se puede utilizar como el interruptor principal de la instalación de ventilación, el sistema de aire y el sistema de bombeo.
El interruptor de la serie LW30 tiene muchas características, como un pequeño volumen, estructura compacta, materiales selectivos, mejor aislamiento, protección de los dedos, segura y confiable. La distancia aislada es más larga que otro interruptor del mismo tipo, velocidad de desconexión rápida, la velocidad de desconexión rápida, adecuada para el interruptor directo. y humedecer. Debe usar tornillos de ajuste para asegurar el interruptor. Debe conectar los cables de acuerdo con el diagrama de circuito para garantizar que los cables de alimentación y los cables de carga estén conectados correctamente para evitar un mal contacto.
Condiciones de trabajo normales
(1) La temperatura del aire ambiente no excede los +40 grados, y la temperatura promedio dentro de las 24 horas no excede los 25 ° C;
(2) El límite inferior de la temperatura del aire ambiente no excede -25 ° C
(3) la altitud de la ubicación de instalación no excede los 2000 m;
(4) Cuando la temperatura máxima es de +40 ° C, la humedad relativa del aire no excede el 50%. Se permite una mayor humedad relativa a temperaturas más bajas, como el 90% a 20 ° C. Se deben tomar medidas especiales para lidiar con la condensación que ocasionalmente ocurre debido a los cambios de temperatura.
Condición de instalación
(1) El interruptor se instala en condiciones ambientales del nivel de contaminación 3;
(2) Instale de acuerdo con las instrucciones proporcionadas por la fábrica.
Clasificación
1. De acuerdo con las categorías de uso
(1) AC-23A
(2) AC-3
2. Según el nivel de protección proporcionado (1) sin cuadro de conmutación: IP20
(2) Con caja de interruptor sellado termoplástico: IP65
Código de especificación auxiliar
Número de niveles: 3 para tercer nivel, 4 para cuarto nivel
Contactos adicionales: 0 sin, 1 con contactos auxiliares montados en el lado
Terminal intermedio: 0 sin, 1 con terminal neutral
Terminal de tierra: 0 sin, 1 con terminal de tierra
Especificaciones de modelo |
LW30-25 (20) |
LW30-32 |
LW30-40 |
LW30-63 |
LW30-80 |
LW30-100 |
Corriente de calentamiento acordado lth a |
25 (20) |
32 |
40 |
63 |
80 |
100 |
Voltaje de funcionamiento nominal UE V |
240 440 |
240 440 |
240 440 |
240 440 |
240 440 |
240 440 |
Valor nominal LE/PE |
||||||
AC-21A y/KW |
20/- 20/- |
32/- 32/- |
40/- 40/- |
63/- 63/- |
80/- 80/- |
100/- 100/- |
AC-22A A/KW |
20/- 20/- |
32/- 32/- |
40/- 40/- |
63/- 63/- |
80/- 80/- |
100/- 100/- |
AC-23A A/KW |
15/4 15/7.5 |
22/5.5 22/11 |
30/7.5 30/15 |
43/11 43/22 |
57/18.5 57/30 |
70/22 70/37 |
Ac-3 y/kw |
11.7/3 11.7/5.5 |
15/4 15/7.5 |
22/7.5 22/11 |
36/11 36/18.5 |
43/15 43/22 |
57/18.5 57/30 |
Jornada laboral nominal
Sistema de trabajo de 8 horas/Sistema de trabajo de ciclo intermitente, la frecuencia operativa es 30 veces/h
Vida eléctrica
10,000 veces para AC-23, 6,000 veces para AC-3, 2,000 veces para contactos auxiliares
