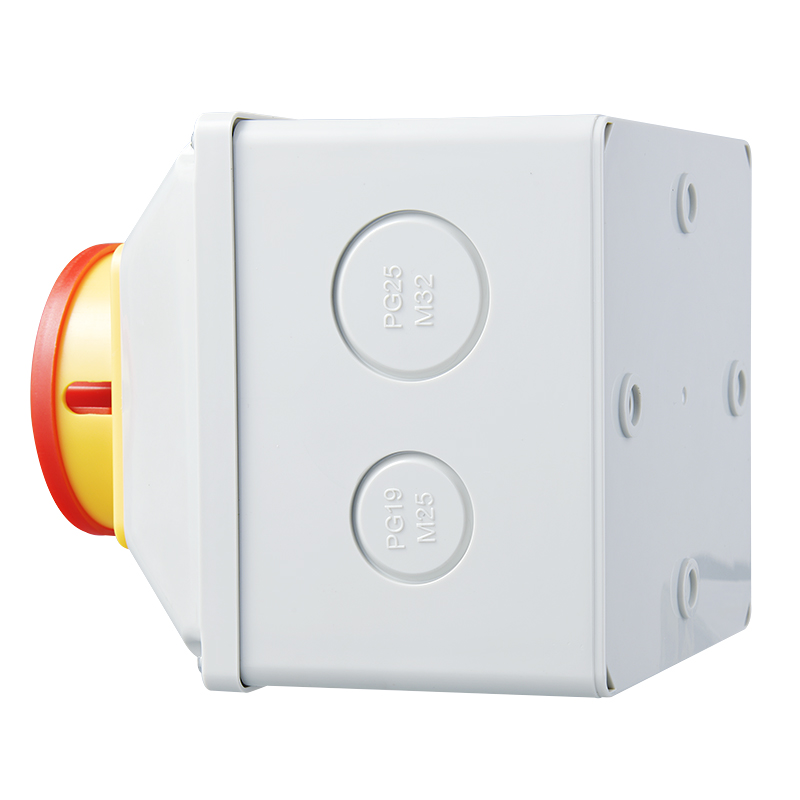

Caja impermeable LW26GS con interruptor rotativo de especificaciones:
Características básicas
Especificación actual: 20A, 25A, 32A, 63A, etc., que pueden cumplir con diferentes requisitos de carga, como LW26GS-20, LW26GS-25, LW26GS-32, LW26GS-63 y otros modelos.
Nivel de voltaje: el voltaje de trabajo nominal es generalmente de 440 V CA y debajo, lo cual es adecuado para muchos entornos de voltaje industrial y civil comunes.
Número de postes: generalmente hay 4 polos y otras opciones que pueden usarse para controlar los circuitos con diferentes números de fases. Por ejemplo, LW26GS-20/04-1, LW26GS-20/04-2, etc., son productos de 4 polos.
Grado de protección: IP65 o superior, con buen rendimiento impermeable y a prueba de polvo, puede funcionar de manera confiable en entornos húmedos, polvorientos y otros hostiles.
Características
Funcionalidad versátil: se puede utilizar ampliamente en el control y la protección de todo tipo de equipos eléctricos, como el control hacia adelante e inversa de los motores y la conmutación de doble potencia, con funciones de corte de energía, desconexión de carga de control principal, etc.
Caja impermeable LIXIN LW26 con interruptor giratorio de condición de instalación
(1) El interruptor se instala en las condiciones ambientales del nivel de contaminación 3;
(2) Instale de acuerdo con las instrucciones proporcionadas por la fábrica.
Control forma |
rasgo designación |
Posición del actuador |
|||
Tipo de autorreplicación |
A |
0 ° 30 ° |
0-45 ° |
0 ° -60 ° |
|
B |
30 ° -0 ° 30 ° |
45 ° 0 ° -45 ° |
60 ° 0 ° -60 ° |
||
X |
60-30 = 0 ° 30-60 ° |
||||
Tipo de ubicación |
C |
0 ° 30 ° |
0 ° 45 ° |
0 ° 60 ° |
|
D |
30 ° 0 ° 30 ° |
45 ° 0 ° 45 ° |
60 ° 0 ° 60 ° |
||
E |
30 ° 0 ° 30 ° 60 ° |
45 ° 0 ° 45 ° 90 ° |
60 ° 0*60*120 ° |
||
F |
60 ° 30 ° 0 ° 30 ° 60 ° |
90 ° 45 ° 0 ° 45 ° 90 ° |
60 ° 0 ° 60 ° 120 ° 180 ° |
||
G |
60 ° 30 ° 0 ° 30 ° 60 ° 90 ° |
90 ° 45 ° 0 ° 45 ° 90 ° 135 ° |
120 ° 60 ° 0 ° 60 ° 120 ° 180 ° |
||
H |
90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° |
135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 ° |
|||
90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° |
135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 ° 180 ° |
||||
J |
120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° |
||||
K |
120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 ° |
||||
L |
150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 ° |
||||
M |
150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 ° 180 ° |
||||
N |
45 ° 45 ° |
30 ° 30 ° |
|||
P |
90 ° 0 ° 90 |
||||
T |
0*90 ° |
||||
V |
90 ° 0 ° |
||||
R |
270 ° 0 ° 90 ° 180 ° |
||||
orientación Tipo de autorreplicación |
Q |
30 ° 0 ° -30 ° |
45-0 ° 45 ° |
||
S |
30 ° -0 ° 60 ° |
90 ° 0 ° -45 |
|||
W |
90-45 ° 0 ° 45-90 ° |
||||
Z |
120 ° -90 ° 0⁰-30 ° |
135 ° -90 ° 0⁶-45 ° |
