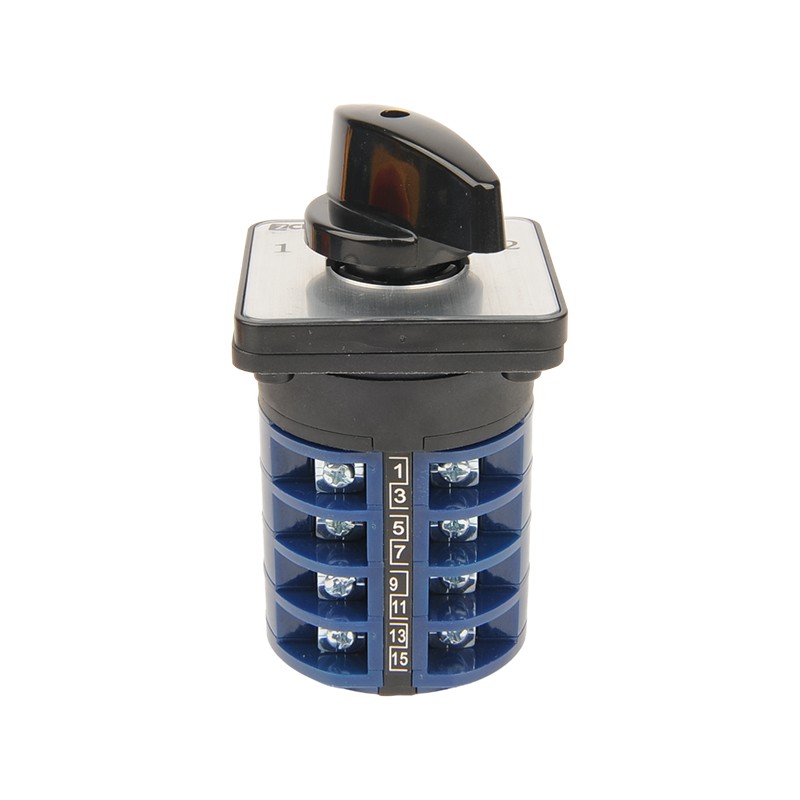

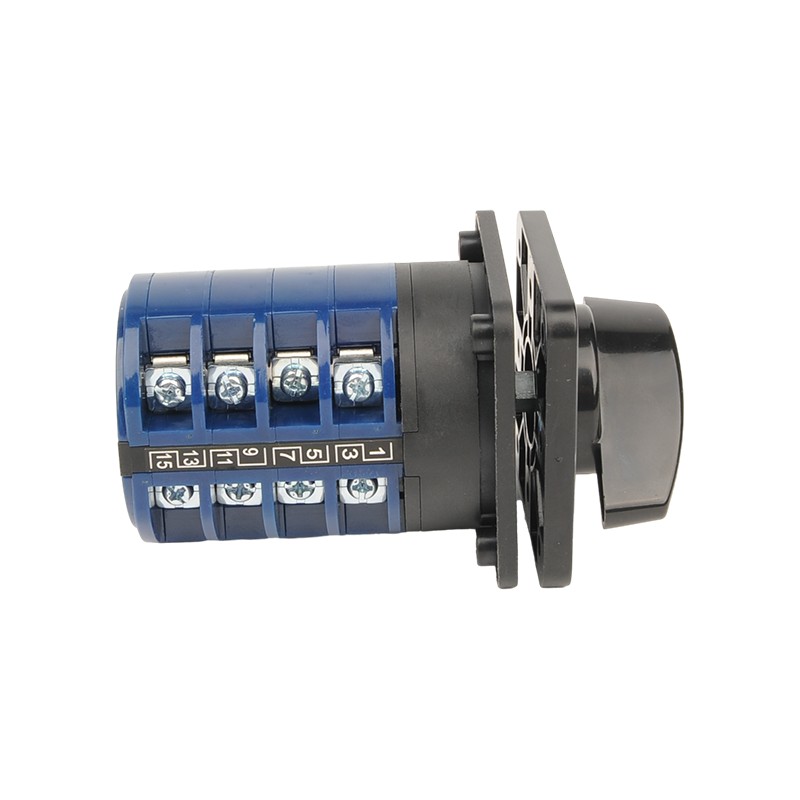

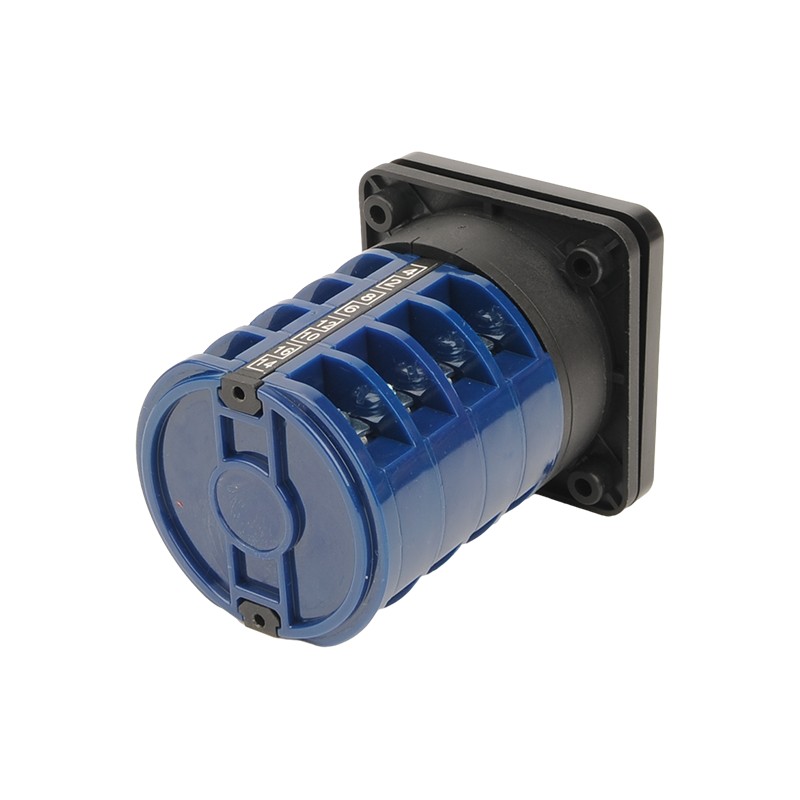

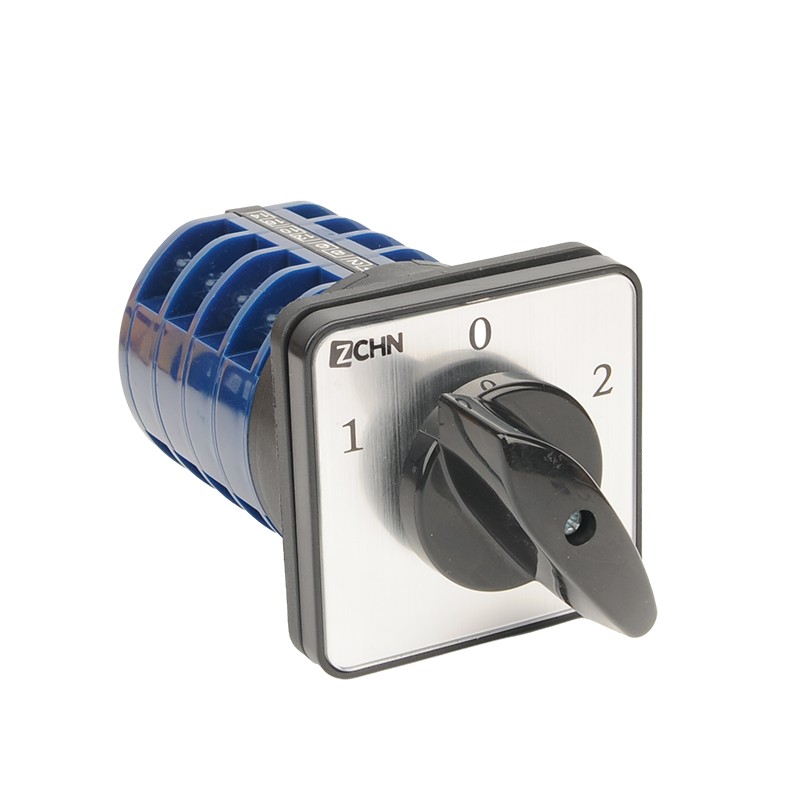

Interruptor giratorio LW26

Como solución de control eléctrico para aplicaciones multi-escenarias, los interruptores de transferencia de la serie LW26 muestran su valor único en muchos campos. En términos de control del motor, puede controlar directamente el arranque, detener y cambiar el motor asincrónico trifásico para satisfacer las necesidades de control de las máquinas herramientas, las cintas transportadoras y otros equipos; Como controlador maestro, puede cooperar con el sistema PLC para realizar un control lógico complejo. En el campo de las pruebas, su sistema de contacto preciso puede cumplir con los requisitos de medición de varios parámetros eléctricos. El producto fortalece especialmente la adaptabilidad en condiciones de trabajo duras, adopta el contacto con aleación de plata y el diseño de la cámara extinguiendo arco, puede soportar el impacto de alta frecuencia de corriente de la máquina de soldadura y otros equipos. Con el grado de protección IP65, la carcasa de plástico de ingeniería de alta temperatura y el diseño de manejo de operaciones humanizadas, esta serie de interruptores se ha utilizado con éxito en sistemas de energía, tránsito ferroviario, distribución de edificios, fabricación de maquinaria y otras industrias, convirtiéndose en una opción confiable de componentes eléctricos en el campo del control industrial.

LIXIN LW26 SERIE COMBA DE CAM ROTARIO Combinación del modo de operación y la posición del actuador

Especificación del tipo de interruptor de leva giratoria de la serie LIXIN LW26

Condición de trabajo normal del interruptor de leva giratoria de la serie LIXIN LW26

1. La temperatura del aire ambiente debe permanecer dentro del rango de -25 ° C a +40 ° C, con un promedio de 24 horas que no exceda de 25 ° C.

2. El límite inferior de la temperatura del aire ambiente no debe caer por debajo de -25 ° C.

3. Las ubicaciones de instalación no deben exceder una altitud de 2000 m sobre el nivel del mar.

4. A condiciones de temperatura máxima de +40 ° C, la humedad relativa del aire no debe exceder el 50%. Los niveles de humedad relativa más altos pueden estar permitidos a temperaturas más bajas, como alcanzar el 90% a 20 ° C. Se deben tomar precauciones especiales para mitigar la condensación resultante de las fluctuaciones de temperatura.

Condición de instalación de interruptor de leva giratoria de la serie LIXIN LW26:

1. El interruptor se instala en un entorno con condiciones de contaminación del nivel 3.

2. La instalación debe llevarse a cabo de acuerdo con las instrucciones proporcionadas por nuestra fábrica.

STILT DE INTERRUPTOR DE CAM ROTARIO LIXIN LW26

1 dividido por uso

(1) interruptor para la conversión del circuito principal;

(2) interruptor de transferencia para el control directo del motor; (3) Interruptor de transferencia para control maestro y medición.

2 Según el modo de operación

(1) tipo de posicionamiento;

(2) Tipo de autocreplicación;

(3) Posicionar el tipo de autorreplicación.

3 Según el sistema de contacto

(1) El interruptor de tipo de posicionamiento tiene 1 a 12 secciones (solo 8 secciones para 63A y interruptores anteriores);

(2) El interruptor de transferencia de tipo auto-realización tiene 1 a 3 secciones (LW26-20; versículos 1 a 8)

(3) El interruptor de transferencia para el control directo del motor tiene principalmente 1 a 6 secciones.

LIXIN 3 POSICIÓN ON-A-A-A-A-APAGADO DIMENSIONES GENERALES DEL INTERRUPTOR DE CAM Y LA MONTAJE:
